博迅培養箱是一種通過在箱體內模擬細胞、組織或細菌在生物體內生長所需的溫度、二氧化碳濃 度等環境條件，實現細胞、組織或細菌體外培養的裝置[1]，在醫院廣泛應用于科研、檢驗、制藥、輔助生 殖等領域。

二氧化碳培養箱在運行過程中，可能出現二氧化碳濃度不準、溫度控制失靈等故障[2]，如果不 能及時排除將會影響標本保存，使實驗數據產生偏差，造成重大損失。

設計了一套遠程監測報警系統， 可以遠程實時監測二氧化碳培養箱各項參數，并在參數異常時以短信方式推送報警信息。

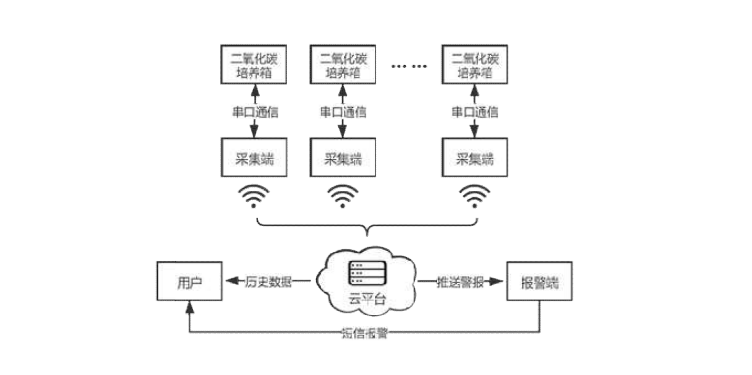

系統組成 本系統主要由采集端、云平臺和報警端三部分組成。其中，采集端通過串口與二氧化碳培養箱點對點 進行通信，并將采集到的溫度、二氧化碳濃度、氧氣濃度、報錯代碼等數據通過無線網絡發送到云端物聯網平臺；

云平臺存儲采集端發送的數據，并向用戶提供可視化數據展示；當二氧化碳培養箱出現報警時， 采集端將接收到的報錯信息通過云平臺轉發給報警端，并由報警端向用戶發送報警短信。系統的總體架構 如圖 所示。

v> 采集端 本設計選用基于 ESP8266 芯片的 低功耗 WiFi 芯片，廣泛應用于物聯網領域 獨立運行，并負責無線網絡接入和數據傳輸 占用空間。

在串口通信中，通信的雙方必須采用相同的接口標準才能進行數據交互 采用 RS232 接口標準，邏輯 0 電平為 邏輯 0 電平為 0V，邏輯 1 電平為 轉換，保證串口正常通信[5-7]。

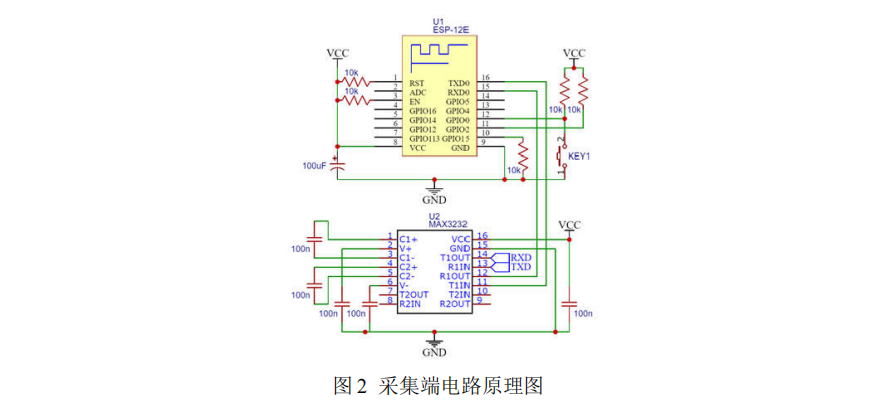

采集端電路原理圖如圖 2 所示 ESP-12E 的串行接口 16 腳、15 腳 接口 CN6 口的 TXD、RXD 相連 位置如圖 3 紅色方框所示。

中國醫學裝備大會暨 2021 醫學裝備展覽會論文匯編 107  圖 1  系統架構示意圖 芯片的 ESP-12E 模組作為采集端主控模塊和無線通信模塊 廣泛應用于物聯網領域，

其內部集成了 32 位微處理器，能夠作為設備中唯一的控制器 并負責無線網絡接入和數據傳輸[3,4]，僅需少量外部電路即可保證正常工作， 通信的雙方必須采用相同的接口標準才能進行數據交互。本設計中 電平為+3V~+15V，

邏輯 1 電平為-3V~-15V，主控模塊采用 電平為+3.3V，為防止直接相連損壞模塊，采集端選用 MAX3232 圖 2  采集端電路原理圖 所示，ESP-12E 的 12 腳接按鍵 KEY1，MAX3232 芯片的 腳相連，

MAX3232 芯片的 13 腳、14 腳分別與二氧化碳培養箱主板的11 腳、12 腳分別與ESP-12E 的串行接口 16 腳、15 腳相連，采集端電源地與 CN6 口的 GND 相連，CN6 口在二氧化碳培養箱主板上 模組作為采集端主控模塊和無線通信模塊。

ESP8266 是一款 能夠作為設備中唯一的控制器 ，大大降低了 PCB 本設計中，二氧化碳培養箱 主控模塊采用 TTL 接口標準， MAX3232 芯片進行電平v> 轉換，保證串口正常通信。
