本設計選用基于 ESP8266 芯片的 低功耗 WiFi 芯片，廣泛應用于物聯網領域 獨立運行，并負責無線網絡接入和數據傳輸 占用空間。

在串口通信中，通信的雙方必須采用相同的接口標準才能進行數據交互。本設計中，二氧化碳培養箱采用 RS232 接口標準，邏輯0 電平為+3V~+15V，邏輯 1 電平為-3V~-15V，主控模塊采用 TTL 接口標準,邏輯 0電平為 0V，邏輯 1 電平為+3.3V，為防止直接相連損壞模塊，采集端選用 MAX3232 芯片進行電平轉換，保證串口正常通信。

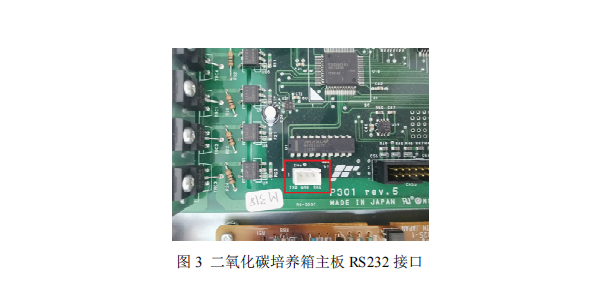

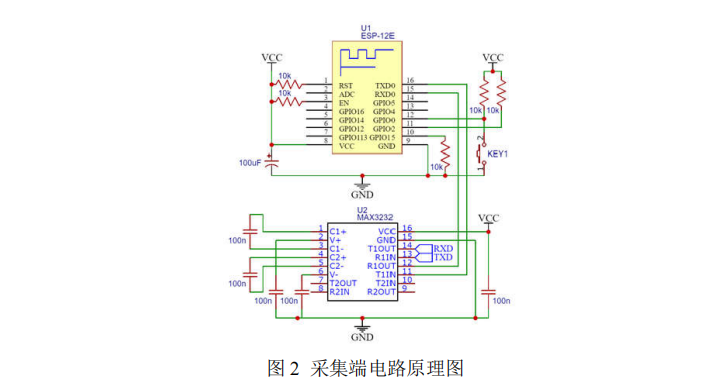

采集端電路原理圖如圖2 所示，ESP-12E 的 12 腳接按鍵 KEY1，MAX3232 芯片的 11 腳、12 腳分別與ESP-12E 的串行接口 16 腳、15 腳相連,MAX3232 芯片的 13 腳、14 腳分別與二氧化碳培養箱主板的 RS232接口 CN6 口的 TXD、RXD 相連，采集端電源地與CN6口的GND相連，CN6 口在二氧化碳培養箱主板上位置如圖 3 紅色方框所示。

本設計選用 OneNET 作為云端管理平臺。OneNET 云平臺是一款為物聯網應用打造的開放平臺，可以適配多種網絡環境和傳輸協議，幫助開發者快速接入和管理各類硬件終端，并提供數據存儲、分析和展示等功能，有效降低物聯網應用開發和部署的成本[。
